簡介

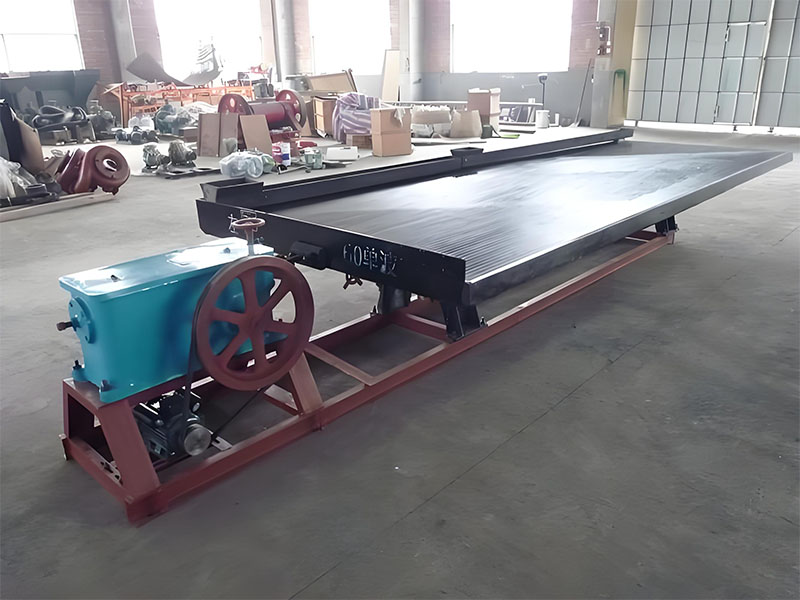

搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦。可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，6-S玻璃鋼搖床的有效回收粒度范圍為2-0.22毫米。

定義

選礦搖床可以使礦粒按其密度和粒度不同而沿不同方向運動，并從給礦槽開始沿對角線呈扇形展開，依次沿床面的邊沿排出，排礦線很長，能精確地產出多種質量不同的產物，如精礦、次精礦、中精礦和尾礦等。

選礦搖床被作為重選設備，曾廣泛用于砂金等礦物的分選，主要用于選金或選煤等。

影響因素       搖床運動的不對稱性

它對礦粒沿縱向的選擇性搬運及床層的松散影響很大。適宜的不對稱性，要求既能保證較好的選擇性搬運性能，又保證床層的充分松散。對較難松散和較易搬運的粗粒物料，不對稱性可小些，對較易松散，但較難移動的細粒物料，不對稱性大些。

沖程和沖次

它們直接決定床面的運動的速度和加速度的大小。因此，對床層的松散分層和選擇性搬運也有很大的影響。最佳的沖程和沖次應使床層析離分層好，選擇性運搬能力強。對粗粒物料、精選作業及負荷大的情況，采用大沖程小沖次，一般沖程為16-30毫米，沖次為200-250次/分，對細粒物料、粗選作業及負荷較小的情況，采用小沖程大沖次，一般沖程為8-10毫米，沖次為250-300次/分。

水量和坡度

它們都影響床面上橫向水流速度和水層厚度，決定了橫向運搬礦粒的速度和清洗作用的大小。因此是操作中經常調節的因素。增大坡度可減少水量，反之亦然。增大水量和減少坡度，可使水層變厚。操作中，水量和坡度必須很好配合。對粗粒物料、難選物料和精選作業的情況，要求較大的流速和較厚的水層，應采用小坡大水制度，對細粒物料、易選物料或粗選作業，則要求較大流速和較薄水層，應采用大坡小水制。傾角一般在0-10度，水量20-50升/分。

給礦體積和給礦濃度

兩者都影響分層和運搬速度。過大的給礦體積會使床層過厚，分層變壞，運搬速度增大，從而尾礦品位升高，回收率下降。過小的給礦體積會使處理量大大降低。濃度過大，會出現沙堆，濃度過小，則可能出現拉溝現象。給礦體積與濃度應很好配合，原則是在允許的給礦體積負荷范圍內，選擇最佳的給礦濃度。一般，給礦濃度為15%-25%，粗粒取高值，細粒取低值。處理0.2毫米以上砂礦時，生產能力為0.7-2.3噸/臺時，處理0.2毫米以下細粒物料時，生產能力為0.2-0.5噸/臺時。

給礦粒度和形狀

它們影響按密度分選的精確性。為此，入選前的分級、脫泥和脫粗十分必要。渾圓形粗重礦粒，不僅干擾細粒的分選。還易流失于尾礦中。若粗、圓者為脈石時，則有利于分選。微細礦泥不易沉降，易流失于尾礦中。經分級的物料，粒度均勻，操作和調整方便，粗細搖床負荷分配合理，有利于生產能力的提高。

技術參數

型號及規格	沖程（毫米）	沖次（次/分）	給礦粒度（毫米）	床面橫向坡度 （度）	處理量（噸/臺日）	配用電動機		設備重量（噸）	外形尺寸（毫米）
						型號	功率（千瓦）
4520*1825*1560搖床(漆灰刻槽床面)	8-36	240-380	0.02-2	0-10	15-108	Y90S-4	1.1	1.25	5600*1825*1560
4520*1825*1560搖床(玻璃鋼床面)	8-36	240-380	0.02-2	0-10	15-108	Y90S-4	1.1	1.08
云錫型搖床(粗、細砂刻槽面)	8-22	240-360	0.019-2	0-8	50-35	Y100L-6	1.5	1.045	5454*1825*1242
云錫型搖床(漆灰刻槽床面)	8-22	240-360	0.019-2	0-8	50-35	Y100L-6	1.5	1.03
云錫型搖床(玻璃鋼床面)	8-22	240-360	0.019-2	0-8	50-35	Y100L-6	1.5	1.08	3090*1050*1033
2100*1050小型搖床	12-28	250-450	0-4	0-8	7.2-19.2	Y90L-6	1.1	0.694
